В инете есть достаточное количество рецептов и рекомендаций по построению моноклей с разным фокусным расстоянием. С подачи Танеки было решено остановиться на монокле с фокусным 33мм. Прикуплен Индустар 61 (зачем то вместе с ФЭДом) за 300р., Индустар 50-2 за 200р. И-61 послужил донором линзы, а И-50-2 донором оправы. Т.е. из И-61 берется передняя линза (мениск), а из И-50-2 удаляются все линзы и используется оправа - фокусер+диафрагма. Далее нужная нам линза вклеивается в оправу выпуклостью к матрице. Диафрагма используется родная, т.е. И-50-2, и расположена она как раз перед линзой. Получившийся монокль обладает, как говорят, светосилой 2,8 и фокусным 33мм.

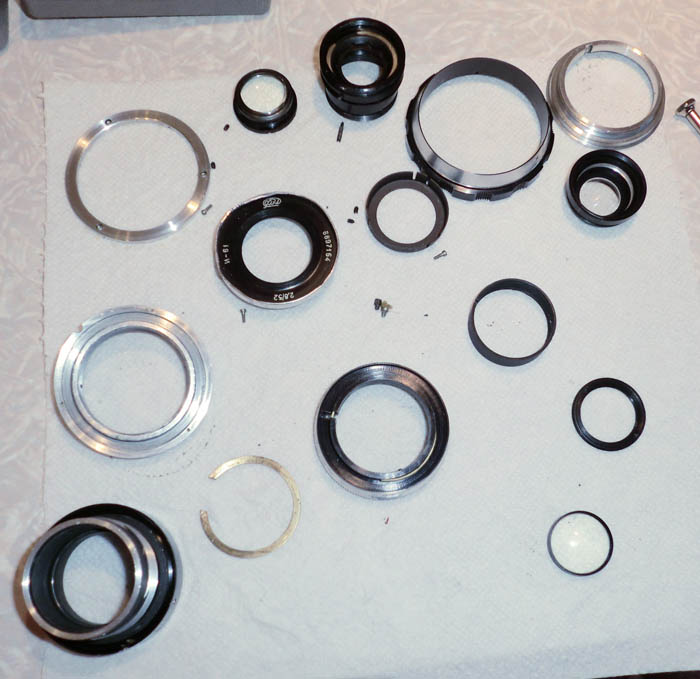

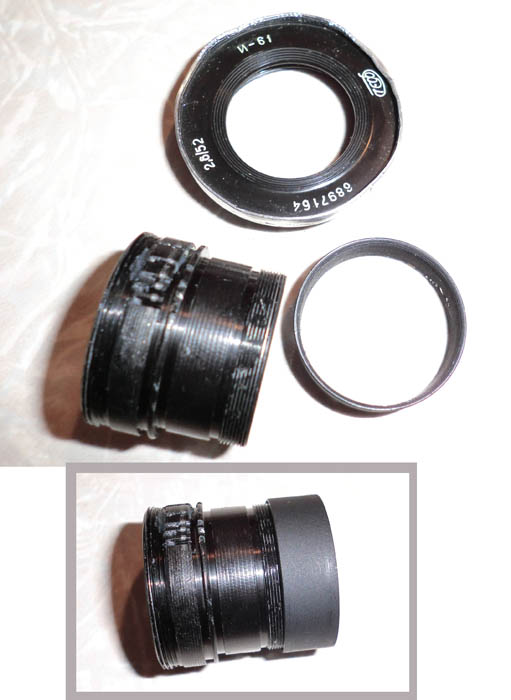

Теперь немного подробностей. Самое занятное во всем процессе - это добыть переднюю линзу из И-61. Из встретившихся в инете способов самый распространенный включает необходимость работы ножовкой по металлу. Мне посчастливилось обойтись трубным ключом :) Итак, сначала разбираем И-61 настолько, насколько позволяют все выкручиваемые винтики и колечки. Далее, самое занятное - нужно вывинтить одно фиксирующее колечко чтобы разобрать оставшуюся часть объектива, состоящую из части фокусера, диафрагмы, передней группы линз и наружного кольца с надписями и резьбой под фильтр. Т.к. это наружное кольцо в доставшемся мне экземпляре И-61 было изрядно помято, то после нескольких попыток разобрать оставшееся от объектива, решил приложить именно к нему крутящее усилие :) Для чего использовал трубный ключ. И произошло типа чудо - кольцо, которое изнутри цилиндра объектива, фиксирует блок диафрагмы и передний линзблок, стронулось с места и далее я его свободно вывинтил уже без помощи газового ключа :) "Герои" действа представлены на картинке слева (в серой рамке блок диафрагмы с навинченным кольцом, которое так упрямо не хотело сдаваться). Далее отвинчиваю еще пару винтиков и вывинчиваю искомую линзу. И-61 в разборе, а так же передняя линза крупно, представлены на картинках справа.

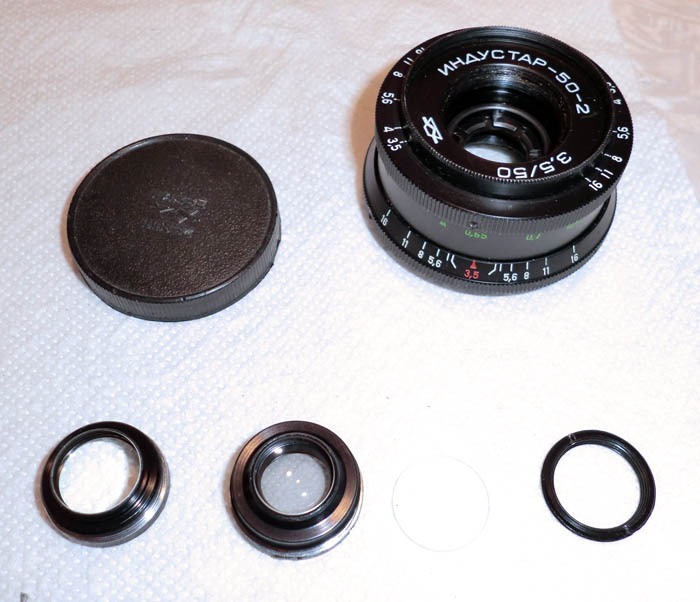

Разборка И-50-2 ничего сложного собой не являет - аккуратно вывинчиваются все линзы и получается вид, как на картинке слева.

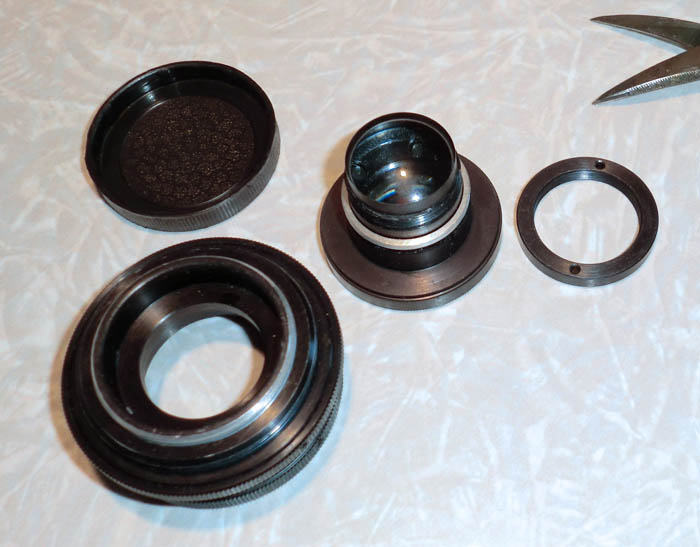

> Следующий несколько занятный этап - приклеить линзу, так чтобы ее оптическая ось максимально точно совпадала с продольной осью оправы. Для этого я продолжил разбирать И-50-2, а именно вывинтил кольцо, которое фиксировало в сборе фокусер и блок диафрагмы, на который надеваются юстировочные колечки. Получившийся вид представлен на фоте справа.

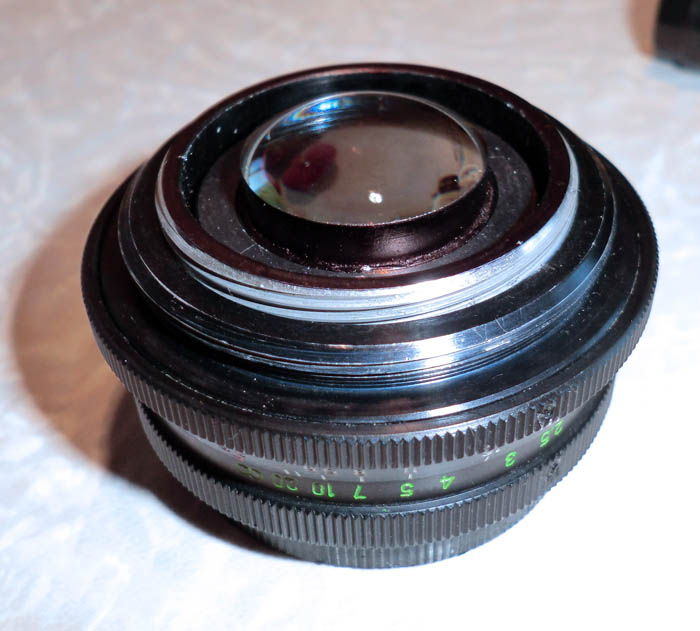

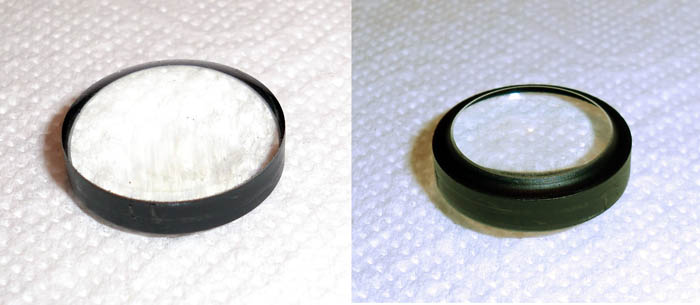

Для центровки линзы я использовал это самое фиксирующее кольцо. На линзу намотал некоторое количество узкой полоски изоленты и потом скотча, как более тонкой ленты, так, чтобы линза плотно но достаточно свободно входила в кольцо. Снял фокусер с блока диафрагмы, навинтил кольцо на место, примерно на треть резьбы - получилась типа направляющая для линзы. Аккуратно нанес Поксипол по периметру линзы, а именно в фаску так, чтобы клей не выдавился и не попал на рабочую плоскость линзы при приклеивании. Линзочку аккуратненько вставил в кольцо-направляющую, посадил линзочку на место, слегка прижал, покрутил колечко. После того, как Поксипол почти схватился, аккуратно свинтил кольцо и удалил следы Поксипола с резьбы. После изрядного застывания клея снял скотч и изоленту, подкрасил маркером боковую поверхность линзы и собрал объектив. Получился моноколь :)

Фокусируется оный монокль от 25-30см до бесконечности, причем с перебегом для имеющихся в наличии пентакса к100д и никона д40. При помощи юстировочных колечек можно поизменять форму комы, но мне и так показалось, что все в норме, все достаточно кругло :)

И еще одно замечание, касающееся фокусировки при съемке моноклем. Особенность в том, что максимальный контраст и резкость у моноклевой картинки не совпадают. Автофокус цифровой зеркальной камеры реагирует на максимальный контраст  изображения, которое создает монокль. Поэтому фокусировался так. Вкручиваю кольцо фокусировки на бесконечность и начинаю фокусироваться, как только в видоискателе загорается сигнал подтверждения автофокуса, то продолжаю медленно вращать колечко фокусировки до тех пор, пока сигнал не погаснет - это и есть искомая величина, жмем кнопочку до упора :)

Что из всего этого вышло можно увидеть на представленных ниже нескольких фотах, сделанных как мной, так и Танекой:

Данный опус прошу воспринимать как некий порыв, но не четкое техническое руководство к действию :)
