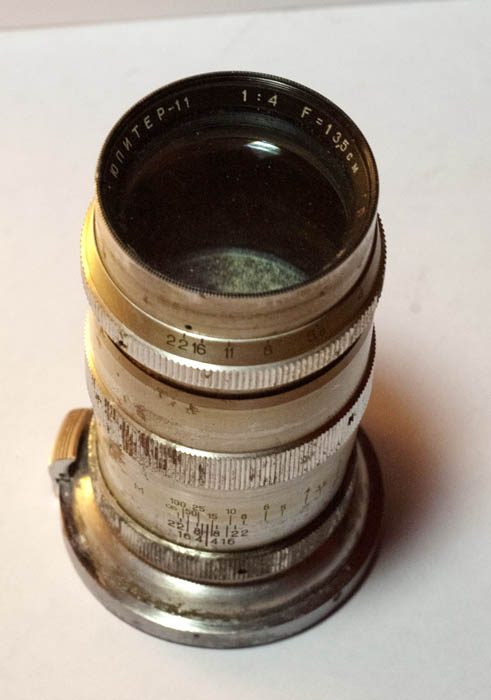

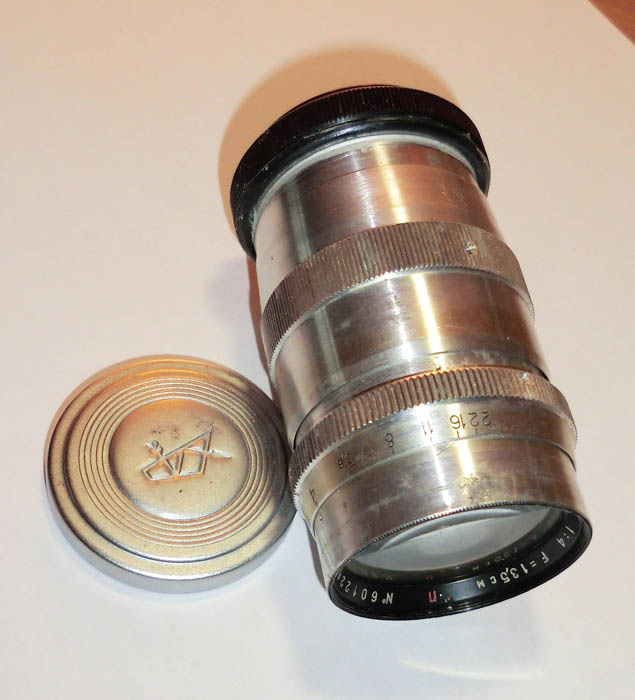

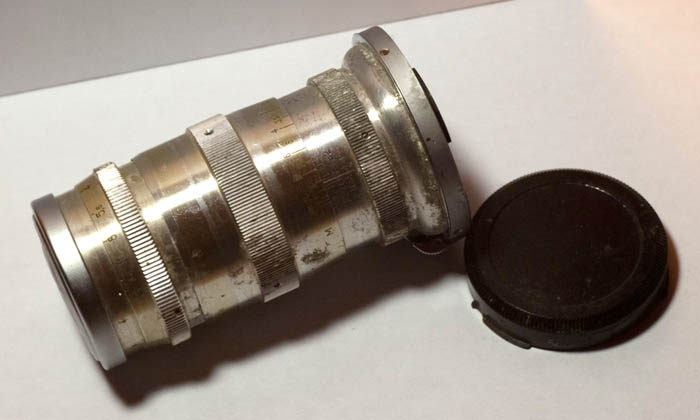

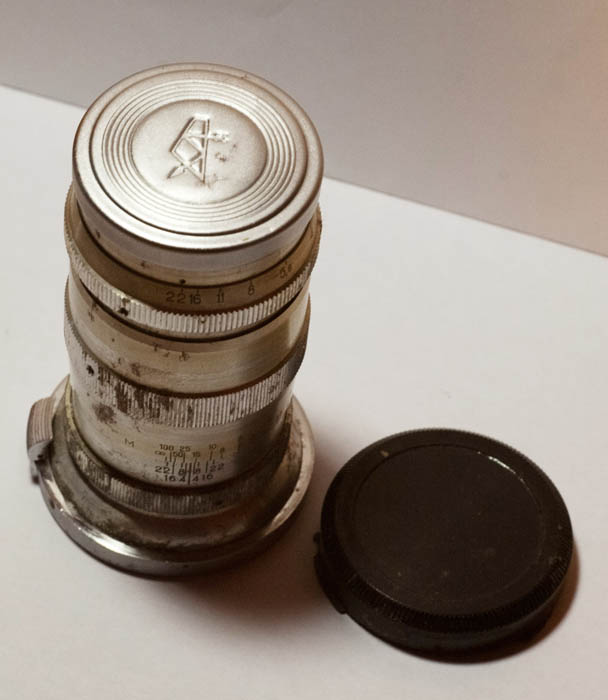

Юпитер-11 + Pentax k100d08.05.11.  В конце прошлого года появилось небольшое пополнение в Юпитер-11 + Pentax k100dнашей семейной "коллекции" старой оптики и фотоаппаратов - фотошалабушки, среди которых оказался объектив Юпитер-11 (Jupiter-11) (фото слева и справа от текста абзаца). Состояние его было далеко не на пять баллов, т.к. он провел часть своей творческой жизни под чистым небом - солнцем палимый и ветром гонимый... Коррозия изрядно его подточила. К тому же объектив имел мной ранее не виданный байонет для дальномерных камер Contax, в миру более известных как дальномерки Киев.

К счастью Юпитер-11 оказался для внешнего байонета, ибо у упомянутого выше Киева есть еще и внутренний байонет. Отличие в том, что у объективов для внешнего байонета есть свой фокусер, а у объективов для внутреннего байонета (например Гелиос-103) оного нет и для них используется фокусер "тушки".

Дату рождения попавшего ко мне Юпитера-11 я затрудняюсь установить, но по логотипу завода можно однозначно сказать, что место его рождения Казань, а именно КОМЗ.

Юпитер-11 + Pentax k100dЮпитер-11 + Pentax k100d

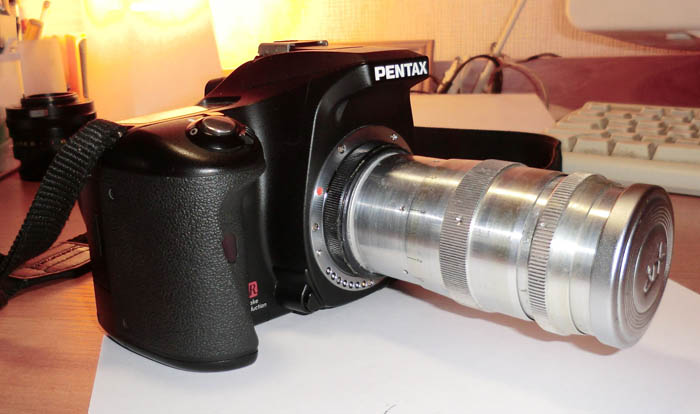

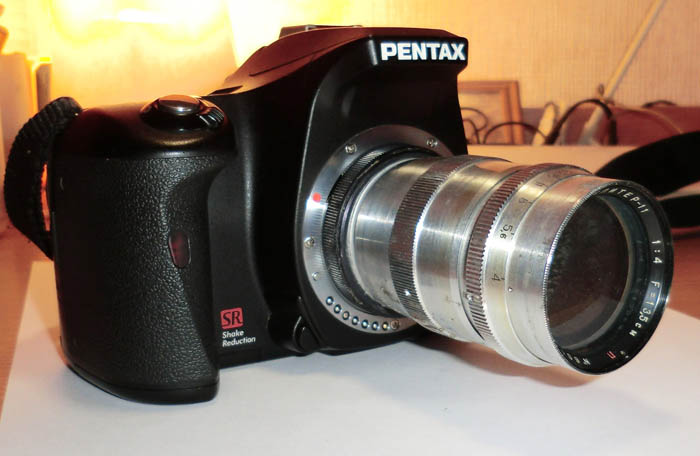

Изучив малость схему и осмотрев сам объектив стало понятно, что его можно без титанических усилий "перепилить" для использования как неавтофокусный с современными зеркальными цифровыми камера, причем с любыми - никон, кенон или пентакс. В наличии есть Pentax- k100d, на нем и остановился выбор :) Фокусное расстояние Ю-11 равно 135мм, что на "кропе" будет 200мм при светосиле 4 - вполне недурно :)

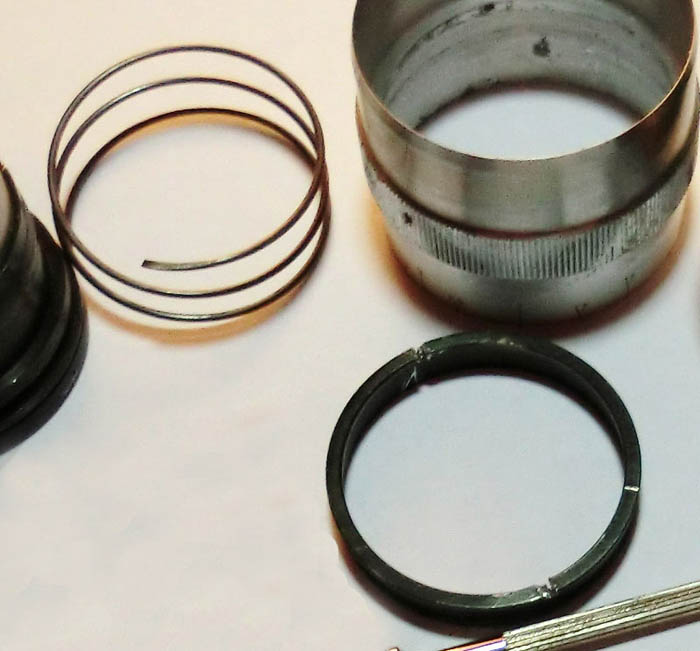

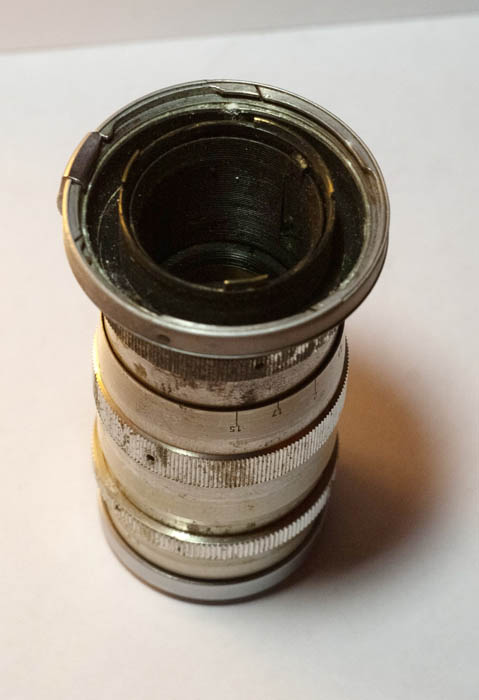

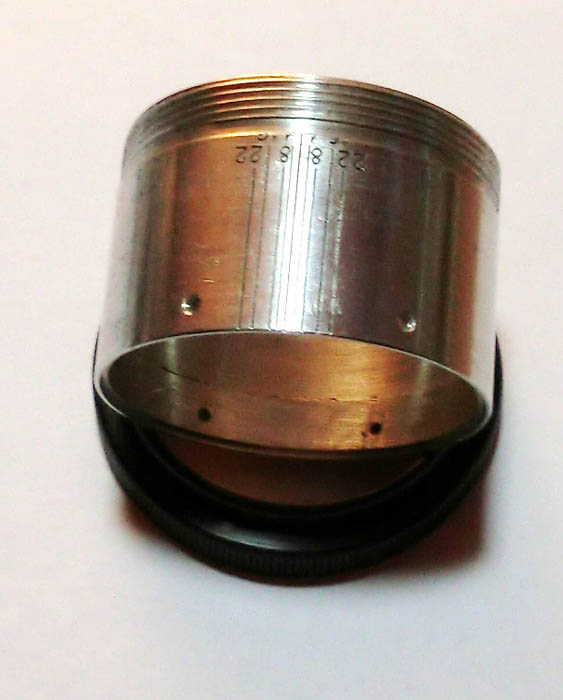

Юпитер-11 + Pentax k100dС подробной инструкцией по разборке Ю-11 можно ознакомиться на этой замечательной страничке, где хоть и на английском, но в красивых картинках и подробно все описано. Итак, сначала нужно развинтить объектив на две половины - линзовый блок и фокусер. Линзблок пока отложим в сторону. С фокусера нужно снять кольцо байонета. В упомянутой выше инструкции это делается просто, но мой образец Ю-11 сильно подточила коррозия и после некоторых мучений я его просто срезал ножовкой. Далее нужно вывернуть черненное дюралевое кольцо, которое фиксирует латунный черненный цилиндр с тремя выступами. Т.к. этот цилиндр необходим для работы дальномера камеры, то нам он не нужен более,  также как его фиксировавшее черненное алюминиевое кольцо и пружина. Нас интересуют оставшиеся две детали, которые нужно укоротить, а на внешнем Юпитер-11 + Pentax k100dЮпитер-11 + Pentax k100dцилиндре (на рисунке слева) нарезать резьбу М42.

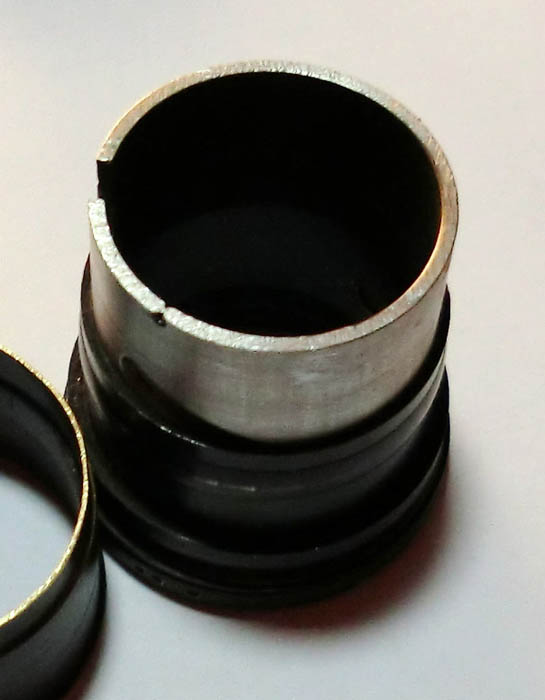

Для того чтобы нарезать резьбу М42 необходима помощь токаря. Это, пожалуй, самое узкое место во всем процессе, т.к. алюминиевый цилиндр фокусера, в который вкручивается линзблок, легко укорачивается ножовкой (на фото справа).

Т.к. я все же ошибся с размером при укорачивании внешнего цилиндра, то для исправления ошибки я использовал короткое макрокольцо и стопорную гайку.

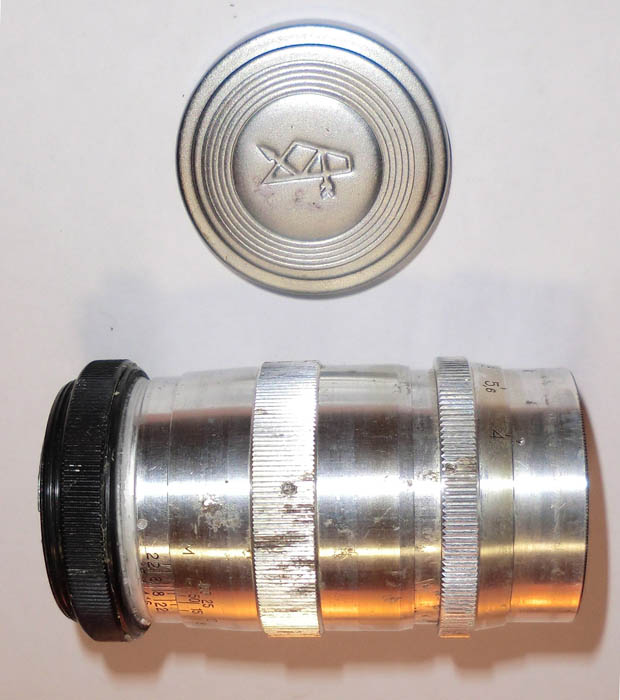

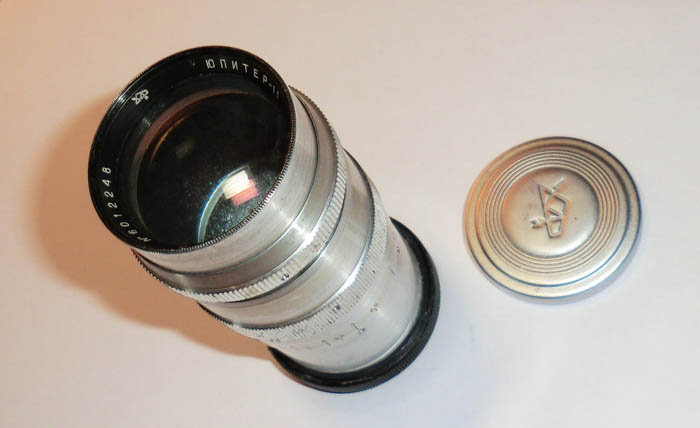

Собираем объектив.

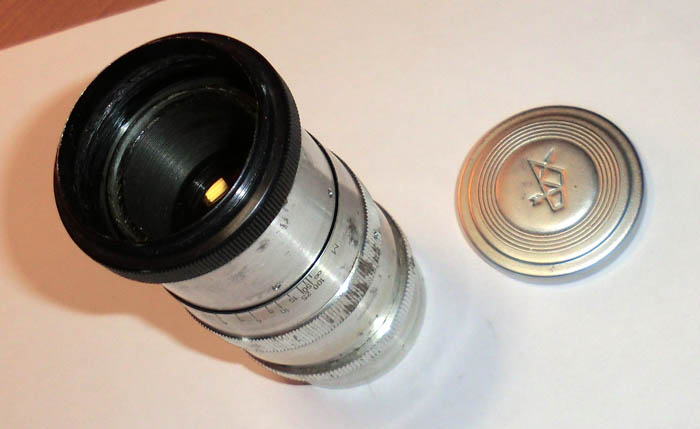

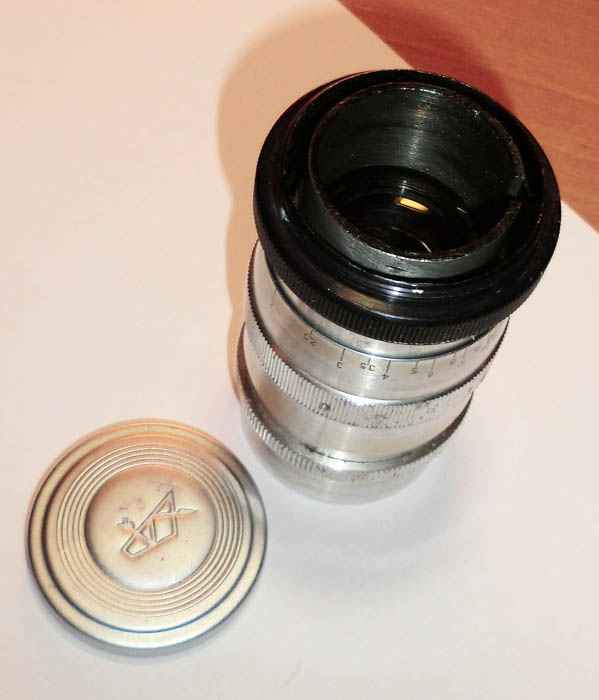

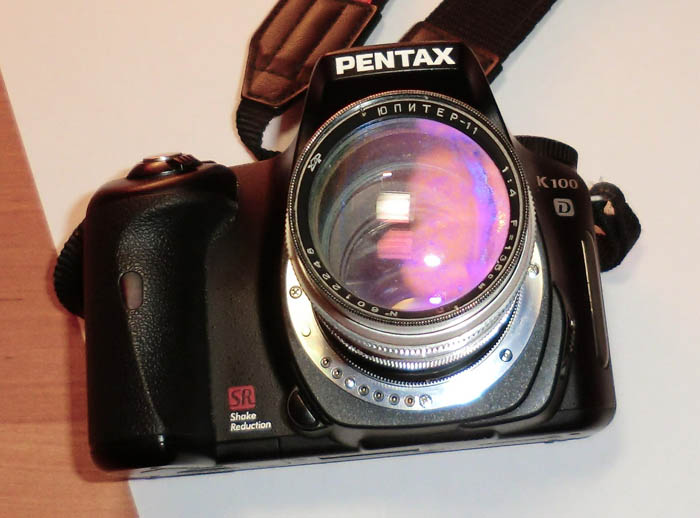

После сборки объектива навинчиваю стопорную гайку (я отрезал от другого макрокольца часть с внутренней резьбой), навинчиваю короткое макрокольцо.

Юпитер-11 + Pentax k100dЮпитер-11 + Pentax k100d

Юпитер-11 + Pentax k100dЮпитер-11 + Pentax k100dЮпитер-11 + Pentax k100d

Теперь можно ловить бесконечность :)

Юпитер-11 + Pentax k100dЮпитер-11 + Pentax k100dЮпитер-11 + Pentax k100d

После первого подхода свинчиваю макрокольцо, смазываю резьбу клеем типа момент, навинчиваю макрокольцо обратно и, пока клей не засох, делаю второй подход. Найдя бесконечность потуже затягиваю стопорную гайку. Вроде все... Кстати, зайцев ловит Ю-11 вполне недурно :)

Юпитер-11 + Pentax k100dЮпитер-11 + Pentax k100dЮпитер-11 + Pentax k100d

Размытие зоны нерезкости у Ю-11 мягкое, а его характер зависит от выбранного открытия диафрагмы. Чем более открыта диафрагма, тем больше размытие.

Юпитер-11 + Pentax k100dЮпитер-11 + Pentax k100d

Мой экземпляр Ю-11 так долго "неправильно" хранился, что пришлось разбирать линзблок и восстанавливать чернение боковых поверхностей линз. Особенно это касается внушительной склейки, нерабочие поверхности которой сверкали как серебряное блюдо. Сняв слой старой краски мелкой шкурочкой, попытался зачернить бывшей под рукой акриловой черной матовой краской из баллончика. Результат огорчил - стало чуть лучше чем было. Вновь снял краску и использовал черный маркер - результат очень заметно лучший :) На двух фотах ниже видно как улучшилась контрастность объектива (фото слева - до, фото справа - после чернения маркером).

Юпитер-11 + Pentax k100dЮпитер-11 + Pentax k100d

Впрочем этот недостаток можно частично компенсировать в фотошопе (два фото ниже), но и от него чудес ждать не стоит :)

Юпитер-11 + Pentax k100dЮпитер-11 + Pentax k100d

И на последок еще несколько фотографий, сделанных Юпитером-11.

Юпитер-11 + Pentax k100dЮпитер-11 + Pentax k100dЮпитер-11 + Pentax k100d



Юпитер-11 + Pentax k100d

Юпитер-11 + Pentax k100d

Данный опус прошу воспринимать как некий порыв, но не четкое техническое руководство к действию :)
