Здесь я расскажу как прикрутить резьбовой (М42) Гелиос на японский байонет Никон без потери возможности фокусироваться на бесконечность.

Собственно можно пойти менее кошерным путем и использовать вместо дешевого китайского переходника М42-Никон более дорогую версию оного, но с линзочкой, которая позволит компенсировать несовпадение рабочих отрезков для Никона и фотоаппаратов с М42. Но это не наш путь.

Итак приступим-с... Кстати, Гелиос-44М еще встречается под именем Гелиос-44М-4 и отличается от последнего конструкцией механизма диафрагмы. Но это так... к слову :)

Собственно говоря переделка ничем не отличается от описанной мной процедуры поиска бесконечности для другого советского "стекла" - "МИР-24М МС". И все же освежу воспоминания.

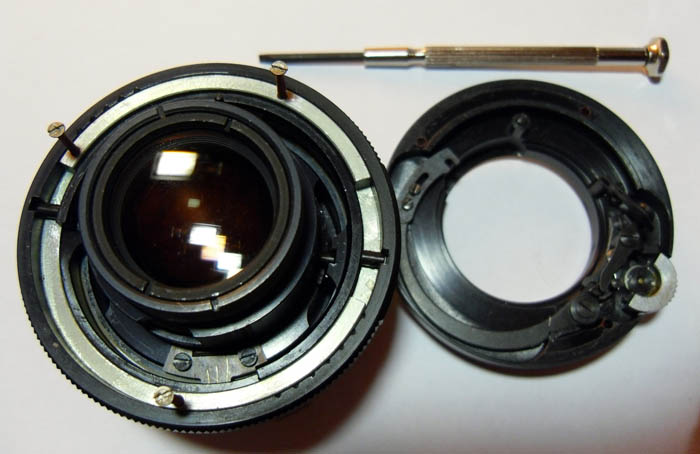

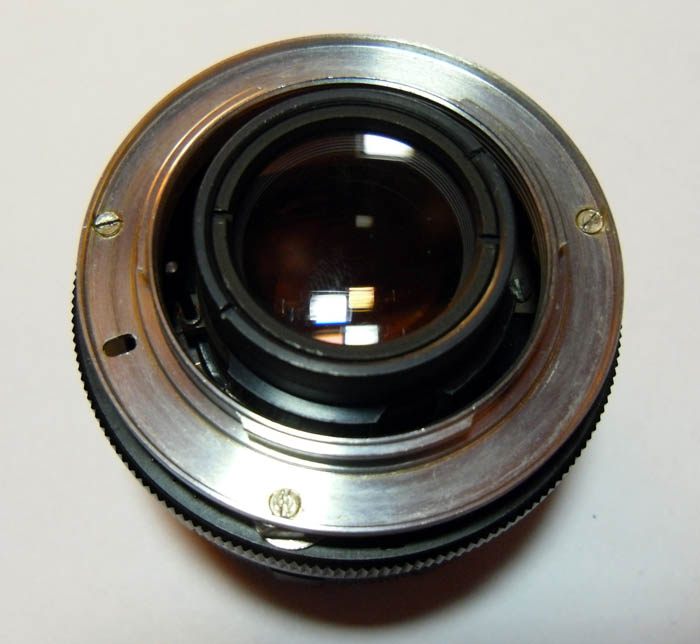

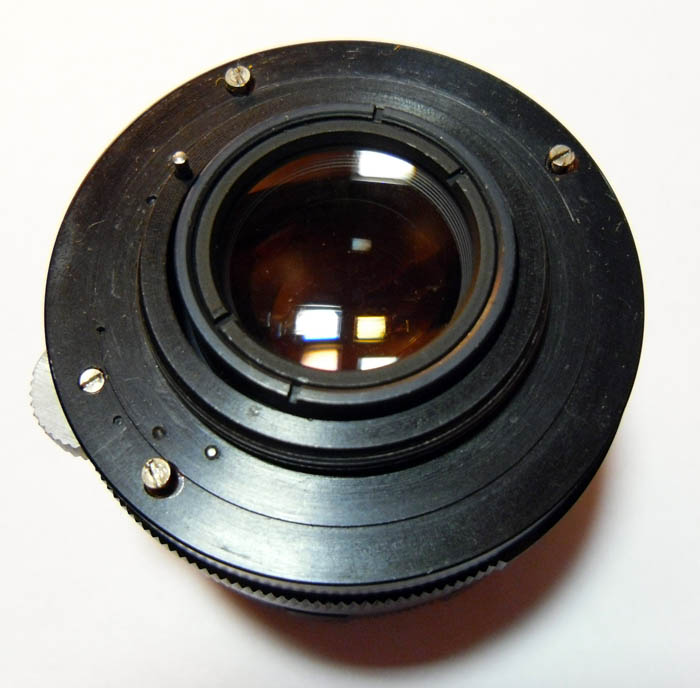

Сам объектив, т.е. исходный вид со стороны "задника", можно видеть на фото слева. Этот "задник", вместе с  механизмом "прыгалка", нужно снять, аккуратно открутив отверточкой три винтика. Результат представлен на фото справа. Осторожно с кольцом установки диафрагмы! Его можно случайно снять и тогда будет невозможно полноценно вернуть его на место, т.е. поставить в пазы мельчайшие шарики.

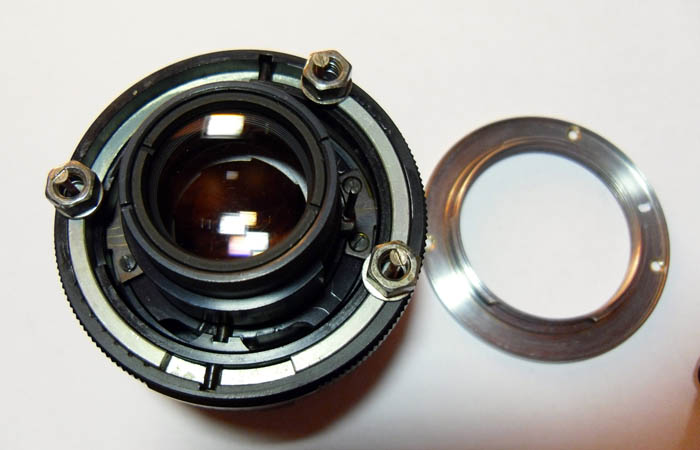

Далее откладываем "задник" в сторону и берем специально обученные гаечки с шайбочками и китайский переходник М42-Никон. Каждая гаечка вкупе с шайбочкой имеет толщину равную заветным 4.8мм, а в китайском переходнике предварительно просверлены три отверстия под винтики с потайной головкой. Весь этот набор показан на фото слева.

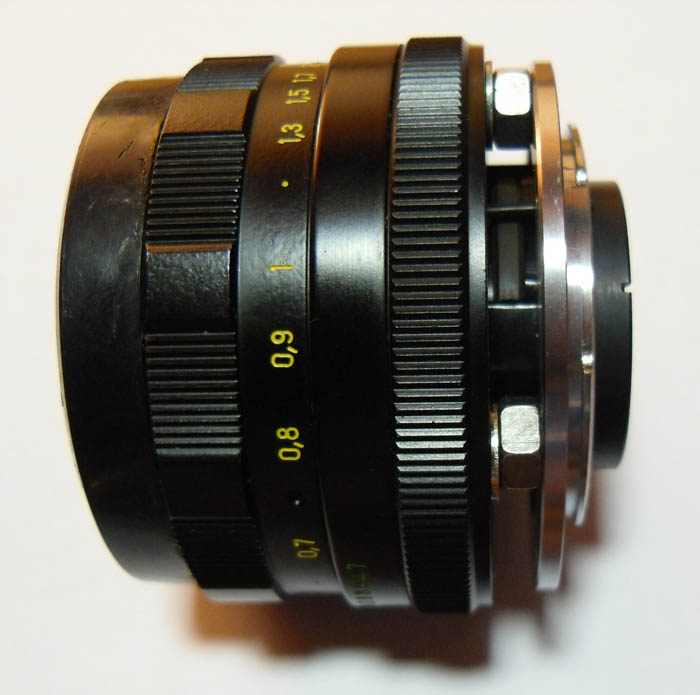

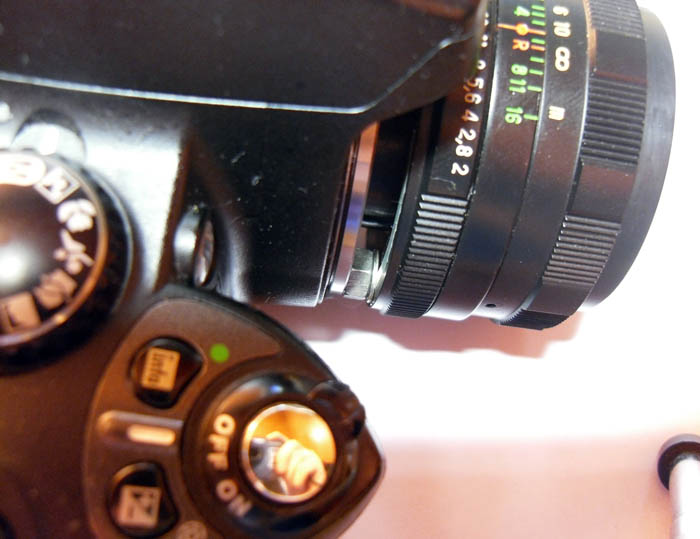

Привинчиваем китайский переходник винтиками к объективу Гелиос таким образом, чтобы гаечки+шайбочки оказались между объективом и переходником, как можно видеть на фотах ниже.

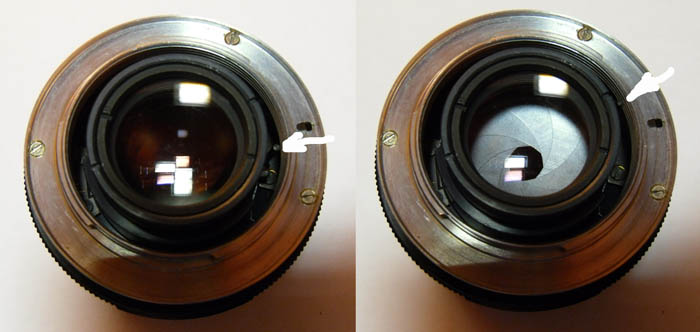

К слову. Механизм прыгалки и установки диафрагмы можно заменить зубочисткой. Нужно сбоку, в щель между кольцом переходника и объективом, просунуть зубочистку и подвигать штырек открытия-закрытия диафрагмы (показан белой стрелкой на фото ниже).

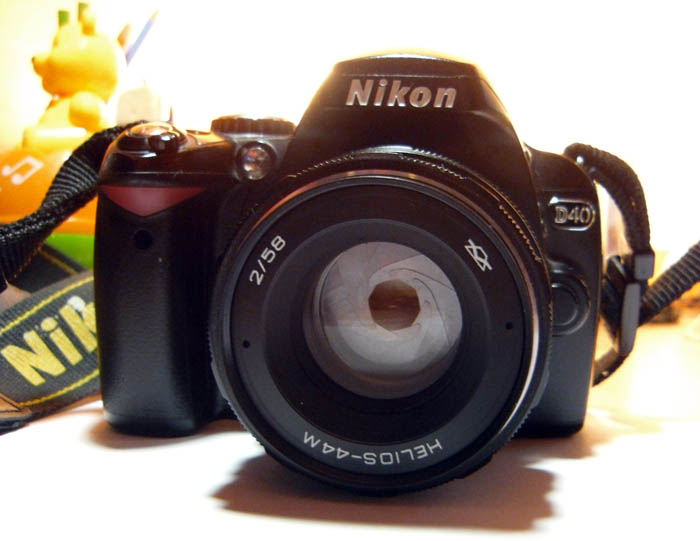

Собственно на этом все переделки закончились. Ставим объектив на тушку и получаем результат :)

А дальше чуток фото-тестов Гелиоса-44М в связке с Никоном-д40.

Сначала про искомую бесконечность - она представлена на фотах ниже (справа кроп).

И еще чуток фоток.

К сожалению объектив как-то быстро скрутили с Никона, так что здесь я не приведу фоток с характерно закрученным боке. Но эта особенность Гелиоса есть независимо от тушки, на которую его прикрутить :)

Данный опус прошу воспринимать как некий порыв, но не четкое техническое руководство к действию :)
